Артикул: MBD-X14SAZ-TLN4F

Наличие уточняйте

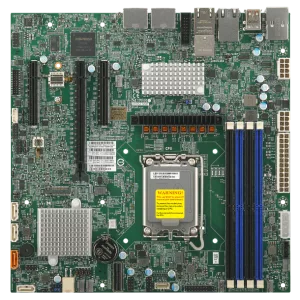

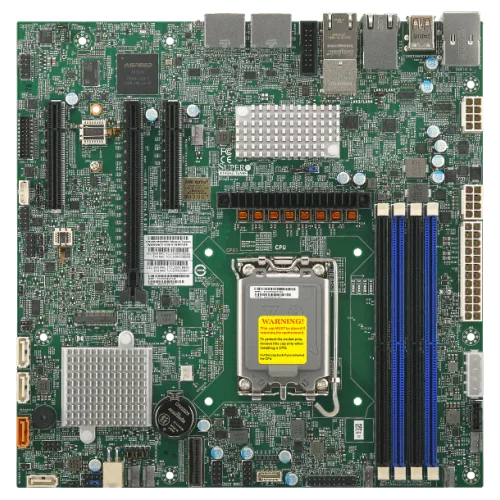

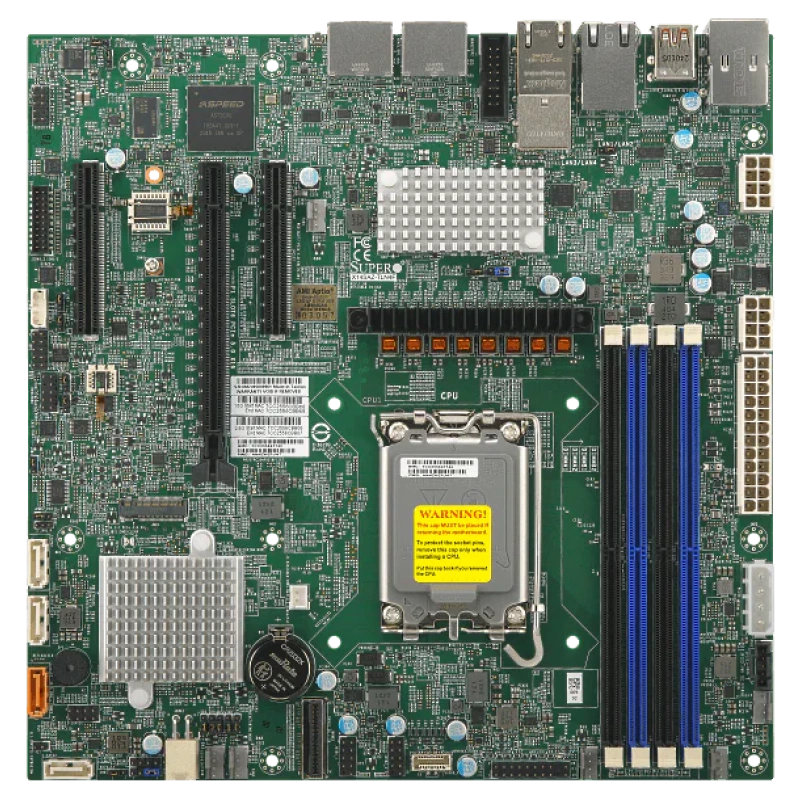

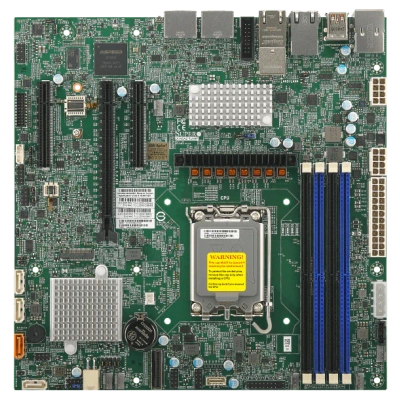

Материнская плата Supermicro X14SAZ-⁠TLN4F MBD-⁠X14SAZ-⁠TLN4F

Цена последней отгрузки со склада:

79 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SAZ-TLN4F - это embedded материнская плата формата Micro-ATX, рассчитанная на установку процессоров Intel Core Ultra 9/7/5 Series 2 в исполнении LGA-1851. Плата ориентирована на построение компактных систем с современными интерфейсами, поддержкой высокоскоростной памяти и широким набором встроенных портов для периферии, сети и вывода изображения.

Функциональные возможности

Практическая задача X14SAZ-TLN4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Core Ultra 9/7/5 серии 2 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-5600MT/s; поддержка До 192GB of DDR5 UDIMM/CUDIMM с скорости До 4400MT/s с Один DIMM, или 4000MT/s с Два DIMM Один Rank, или 3600MT/s с двумя двухранговыми DIMM в четырёх разъёмах памяти.
  • Тип и режимы памяти: 5600 MT/s До 192GB памяти с скорости До 5600 MT/s(2DPC).
  • Сеть: 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 1 RJ45.
  • M.2: Интерфейс M.2: 1 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 1 PCIe 5.0 x16,; 2 PCIe 4.0 x4.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Системная логика: Intel W880.
  • Безопасность: Trusted Platform Module (TPM) 2.0.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAZ-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Core Ultra 9/7/5 серии 2 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-5600MT/s; поддержка До 192GB of DDR5 UDIMM/CUDIMM с скорости До 4400MT/s с Один DIMM, или 4000MT/s с Два DIMM Один Rank, или 3600MT/s с двумя двухранговыми DIMM в четырёх разъёмах памяти; 5600 MT/s До 192GB памяти с скорости До 5600 MT/s(2DPC). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-903B, SC732D4-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAZ-TLN4FIntel Core Ultra 9/7/5 серии 2 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-5600MT/s; поддержка До 192GB of DDR5 UDIMM/CUDIMM с скорости До 4400MT/s с Один DIMM, или 4000MT/s с Два DIMM Один Rank, или 3600MT/s с двумя двухранговыми DIMM в четырёх разъёмах памяти; 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 1 RJ45
X14SAV-TLN4F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C. Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SAZ-TLN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SAZ-TLN4F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-5600MT/s; поддержка До 192GB of DDR5 UDIMM/CUDIMM с скорости До 4400MT/s с Один DIMM, или 4000MT/s с Два DIMM Один Rank, или 3600MT/s с двумя двухранговыми DIMM в четырёх разъёмах памяти
Ёмкость модулей DIMM
8GB, 16GB, 24GB, 32GB, 48GB
Количество разъёмов DIMM
4
Тип и скорость памяти
5600 MT/s До 192GB памяти с скорости До 5600 MT/s(2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Core Ultra 9/7/5 серии 2 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1851
Тепловой пакет CPU
До 125W
Чипсет
Intel W880
Ядра и потоки
До 24 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
2 COM
Сетевые контроллеры
2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер
Сетевые порты
2 RJ45; 1 RJ45
Слоты PCIe
1 PCIe 5.0 x16,; 2 PCIe 4.0 x4

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C
Форм-фактор
Micro-ATX

Накопители

Разъёмы M.2
Интерфейс M.2: 1 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
RoHS, M.2 NGFF разъём, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Температура памяти, Температура CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, +1.5V, +1.35V, Индикатор активности BMC/IPMI, Две зоны охлаждения, UID, 6 вентиляторов с контролем оборотов
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Тип BIOS
AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI
Функции BIOS
UEFI 2.9

Отзывы о товаре

Зоя Титова10.08.2025

5/5

Собирали компактную систему на этой плате, и самым приятным было то, что она заняла место без лишних правок по корпусу. После сборки подключили накопители и сеть, дальше осталось только пройтись по настройкам. Для Micro ATX вышло очень удобно.

Плюсы товара

Компактно встала в корпус

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по питанию стоит сделать для X14SAZ-TLN4F при использовании встроенного 12V DC или ATX?

Плата поддерживает питание 12V DC input, а также совместимость с ATX power source и ATX power connector. Для проекта выберите один вариант питания и проверьте наличие нужного типа разъёмов/подключений в корпусе или шасси.

Если вы планируете SATA-хранилище с RAID, что нужно учесть по X14SAZ-TLN4F перед подключением дисков?

На плате 4 SATA3 порта 6 Гбит/с и поддержка RAID 0/1/5/10. Перед сборкой оцените, сколько дисков будет в контуре хранения и какой RAID-уровень выбран, чтобы обеспечить нужный баланс между ёмкостью и отказоустойчивостью.

При выборе сети и удалённого доступа как правильно организовать инфраструктуру вокруг IPMI/BMC на X14SAZ-TLN4F?

Удалённое управление опирается на BMC/IPMI: есть отдельный IPMI LAN порт (RJ45 1GbE на AST2600) и поддержка AMT/vPro. При внедрении заранее выделите отдельную сетевую подсеть для IPMI, чтобы администрирование не зависело от пользовательского сегмента.

Какие ограничения по дисплеям и подключению мониторов учитывать в проектах с X14SAZ-TLN4F, чтобы не остаться без нужных интерфейсов?

Плата поддерживает 1 VGA, 2 DisplayPort и 2 HDMI 2.1. Если вам нужно подключить несколько мониторов, проверьте распределение по интерфейсам (VGA/DP/HDMI) и наличие соответствующих кабелей/видеовводов в вашем оборудовании.

Что важно учесть при сборке и эксплуатации X14SAZ-TLN4F по охлаждению и мониторингу, чтобы исключить перегрев?

У платы есть мониторинг напряжений/температур и статус вентиляторов, а также функции CPU thermal trip support и dual cooling zones. Внедряя плату в корпус, обеспечьте подключение вентиляторов и их контроль, чтобы мониторинг и тепловые защиты работали корректно.
