Артикул: MBD-H11DSI-NT-B

Наличие уточняйте

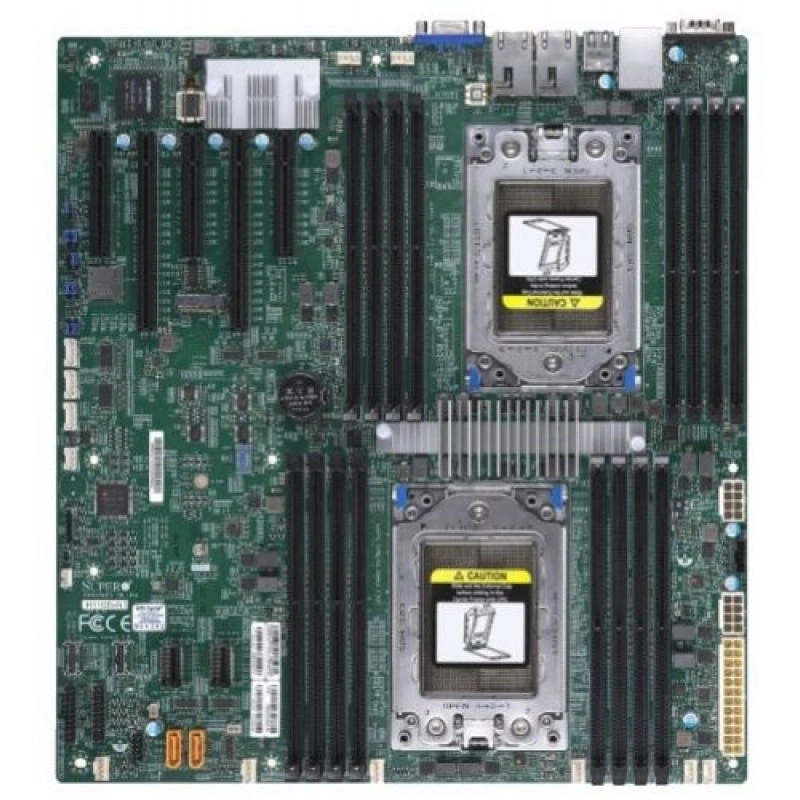

Материнская плата Supermicro MBD-⁠H11DSI-⁠NT-⁠B

Цена последней отгрузки со склада:

96 626 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H11DSI-NT-B

Материнская плата Supermicro MBD-H11DSI-NT-B выполнена в форм-факторе E-ATX и относится к серверным платформам для процессоров AMD EPYC 7000 серии. Это плата с поддержкой 16 слотов DDR4, интерфейса SATA3, разъема M.2 и сетевых портов 10G LAN. Модель ориентирована на сборку производительных серверных систем, где важны большое число модулей памяти, несколько линий расширения и набор внутренних и внешних интерфейсов для подключения накопителей, сетевых кабелей и периферии. Формат E-ATX 12 x 13,05 дюйма указывает на крупногабаритную серверную плату, рассчитанную на совместимые корпуса и платформы.

Плата оснащена двумя разъемами питания: основным 24 pin и процессорным 8 + 8 pin. Для расширения предусмотрены два слота PCIe x16, а для организации хранения данных используется один разъем M.2. На задней панели доступны два сетевых порта RJ-45, также присутствуют VGA, COM, USB 3.0 и USB 2.0. Встроенного аудиоконтроллера нет, поэтому модель ориентирована прежде всего на серверные задачи, а не на мультимедийные сценарии.

Модель Supermicro MBD-H11DSI-NT-B подходит для серверных платформ, в которых требуется масштабируемость по памяти, наличие нескольких интерфейсов ввода-вывода и поддержка процессоров AMD EPYC 7000 серии. Архитектура платы сочетает серверную функциональность, большое количество слотов памяти и продуманное размещение разъемов для подключения накопителей, вентиляторов и периферийных устройств.

Функциональные возможности

Плата H11DSi-NT задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP.
  • Форм-фактор и габариты: E-ATX; 12" x 13.05" (30.5cm x 33.1cm).
  • Оперативная память: 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется).
  • Сеть: Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов.
  • M.2: Interface: 1 SATA/PCI-E 3.0 x2 (Platform с EPYC 7002 процессор только поддержка PCI-E type M.2 module); Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 3 PCI-E 3.0 x8; 2 PCI-E 3.0 x16.
  • USB: 2 USB 3.0 портов (сзади); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Практический пример — кейс Proxmox на H11DSi с EPYC 7542. Сетевое исполнение, ревизию PCB и совместимость CPU выбирают для конкретного артикула. Этот разбор помогает связать параметры платы с конфигурацией готовой системы.

Совместимость с оборудованием

Плату Супермикро H11DSi-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC213AC-R1K23LPB, SC216BE1C4-R1K23LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H11DSi-NTДва AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
H11DSiДва AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel i350-AM21; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSW-NTОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP316 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM в 16 DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H11SSL-NCОдин AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP38 разъёмов DIMM; поддержка До 1TB регистровая ECC DDR4 2666MHz SDRAM в 8 DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти; 2 1GbE LAN через Intel I210; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H11DSi-NT. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят H11DSI-NT MBD-H11DSI-NT-B — 1 шт., I/O Cable CBL-0044L — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H11DSI-NT-B, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H11DSI-NT-B

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
16 DIMM разъёма; поддержка До 2TB регистровая ECC DDR4 2666MHz SDRAM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM (ревизия платы 2.x требуется); 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB * ( * ревизия платы 2.x требуется)
Количество разъёмов DIMM
16
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 2666 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами (ревизия платы 2.x требуется)

Процессорная подсистема

Количество ядер
До 32 ядер; До 64 ядер (ревизия платы 2.x требуется)
Поддерживаемые процессоры
Два AMD EPYC 7001/7002 * серии ( * ревизия платы 2.x требуется); разъём SP3; До 240W TDP
Сокет процессора
SP3
Тепловой пакет CPU
До 240W
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
2 USB 3.0 портов (сзади); 4 USB 2.0 портов (2 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
Intel X550 10G Base-T Ethernet-контроллер; 1 Realtek RTL8211E PHY (выделенный IPMI)
Сетевые порты
2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x8; 2 PCI-E 3.0 x16

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: H11DSI-NT MBD-H11DSI-NT-B
1 шт.; H11DSI-NT Материнская плата
Комплект: I/O Cable CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB
Поддерживаемые модели
AS -4023S-TRT

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.1cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
E-ATX

Накопители

NVMe
2 Внутренний NVMe портов (PCI-E 3.0 x4)
Контроллер и порты SATA
SATA3 (6 Gbps); 10 SATA3 (6 Gbps) портов
Разъёмы M.2
Interface: 1 SATA/PCI-E 3.0 x2 (Platform с EPYC 7002 процессор только поддержка PCI-E type M.2 module); Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъёмы; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.1V, +1.5V, +1.8V, +12V, +5V, +5V дежурное питание; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 128Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Станислав Титов17.09.2025

5/5

Собирали узел на AMD EPYC и взяли эту плату под большой объем DDR4. После запуска система увидела память, два сетевых порта вышли в работу, а M.2 сразу появился в списке устройств. В крупный E ATX корпус легла без мучений.

Плюсы товара

Большой запас по памяти

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что нужно проверить по питанию, чтобы эта плата корректно завелась в серверном корпусе?

Плата требует основной разъем питания 24 pin и дополнительное питание процессора 8 + 8 pin. Убедитесь, что блок питания/питание в корпусе имеет нужные разъемы и разводку.

Хватит ли вентиляторов и разъемов для охлаждения при высоких нагрузках и полной конфигурации?

На плате предусмотрены 8 разъемов для корпусных вентиляторов 4 pin. При подборе системы охлаждения закладывайте, что подключаться сможет до 8 вентиляторов через эти разъемы.

Сколько накопителей получится подключить для типовой схемы, если использовать SATA3 и M.2?

Для хранения предусмотрен интерфейс SATA3 и один разъем M.2. Если вам нужно больше M.2-устройств, это будет ограничено количеством слотов M.2 на плате.

Что ограничивает выбор плат расширения, если планируется установка двух PCIe-карт?

На плате есть 2 слота PCIe x16, поэтому конфигурации с двумя картами расширения должны укладываться в это число. Перед заказом также сверяйте, что ваши карты физически и по назначению рассчитаны под такие слоты.

Какие сетевые сценарии лучше всего закрываются 2 портами RJ-45, и что учесть при линейке кабелей?

Встроено 2 сетевых порта RJ-45. Для сценариев с потребностью в большей сети заранее планируйте, сколько отдельных линий Ethernet вы получите только за счет этих портов, и что остальная часть будет решаться внешними средствами/интерфейсами.
